Trīs galveniepūšanas formēšanas mašīnu veidiir ekstrūzijas izpūšanas formēšana (EBM), iesmidzināšanas pūšanas formēšana (IBM) un iesmidzināšanas izpūšanas formēšana (ISBM). EBM aptver visplašāko klāstu — no mazām pudelēm līdz 2000 litru tvertnēm — un sadalās nepārtrauktās iekārtās mazām detaļām un akumulatoru iekārtās lielām. IBM ražo mazas pudeles ar precīziem kakliņiem. ISBM ražo caurspīdīgas PET pudeles. Jūsu produkts nosaka veidu. Atrodiet to tabulā zemāk.
Katrs dobais plastmasas izstrādājums nāk no vienas no trim mašīnu saimēm. Izvēlieties pareizo, un jūsu līnija darbosies nevainojami gadiem ilgi. Izvēlieties nepareizo, un neviens iestatījums jūs neglābs.
Pircēji bieži pie mums sazinās pēc nedēļu ilgas mulsinošas izpētes. Lielākajā daļā rakstu ir uzskaitīti trīs veidi, aprakstiet katru divos teikumos un apstājieties. Neviens nepaskaidro apakštipus — un lieliem konteineriem īstais lēmums ir apakštips.
Šī rokasgrāmata to nosaka. Mēs izgatavojam ekstrūzijas pūšanas formēšanas iekārtas, tāpēc mēs pazīstam šo ģimeni no iekšpuses. Attiecībā uz pārējiem diviem veidiem mēs jums pastāstīsim, ko viņi dara labi un kad meklēt citur, tostarp prom no mums.
Trīs galvenie veidi īsumā
| EBM | IBM | ISBM | |
|---|---|---|---|
| Kā tas darbojas | Izspiež cauruli (parison), uzpūš to veidnē | Iešpricē sagatavi, pēc tam to izpūš | Iešpricē PET sagatavi, izstiepj un izpūš to |
| Izmēru diapazons | Visplašākā – mazās pudeles līdz 2000L cisternām | Mazs - parasti zem 1 L | Mazas līdz vidējas — ūdens un dzērienu pudeles |
| Paraksta stiprums | Lielas detaļas, rokturi, daudzslāņu sienas | Precīzi kakliņi, bez apdares lūžņiem | Caurspīdīgas, stipras, vieglas PET pudeles |
| Tipiski materiāli | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Tipiski produkti | Džerija kannas, mucas, IBC tvertnes, degvielas tvertnes, rotaļlietas | Tablešu pudelītes, kosmētikas burciņas, pilinātāji | Ūdens, sodas, sulas, pārtikas eļļas pudeles |
Ekstrūzijas izpūšanas formēšana (EBM)
Ekstrūzijas pūšanas formēšanas mašīna izkausē plastmasu, izspiež to cauri veidnei kā dobu cauruli, ko sauc par parisonu, pēc tam aizver veidni ap cauruli un uzpūš to ar gaisu. Plastmasa iegūst veidnes formu, atdziest un izspiežas.
EBM aptver vairāk produktu nekā pārējie divi veidi kopā. Tas apstrādā rokturus (iebūvētos kārbās), daudzslāņu sienas un izmērus, ko neviens cits process nesasniedz. Tas nodrošina arī lētākos instrumentus no trim salīdzināmām daļām.
Ģimene sadalās divās daļās, un šī sadalīšanās ir svarīgāka, nekā vairums pircēju saprot. Mēs tos padziļināti salīdzinājām savāakumulators pret nepārtrauktu ceļvedi- šeit ir īsā versija.
Nepārtrauktas ekstrūzijas mašīnas
Nepārtrauktas mašīnas bez apstājas izspiež skapīti, un veidnes ieslēdzas, lai to noķertu. Tie izceļas ar maziem konteineriem lielos apjomos — pudelēs, ikdienas ķimikāliju iepakojumā, kārbās līdz aptuveni 15 litriem.
Mūsu klāstā ir divas konstrukcijas. Veidņu pārvietošanas mašīnas iztur 2–15 L ar skavām no 40 līdz 165 kN. Izliektās rokas mašīnas palielina ātrumu un 1–6 slāņu koekstrūziju 5–30 l detaļām. Pārlūkojietnepārtraukts mašīnu diapazonspilnam sastāvam.

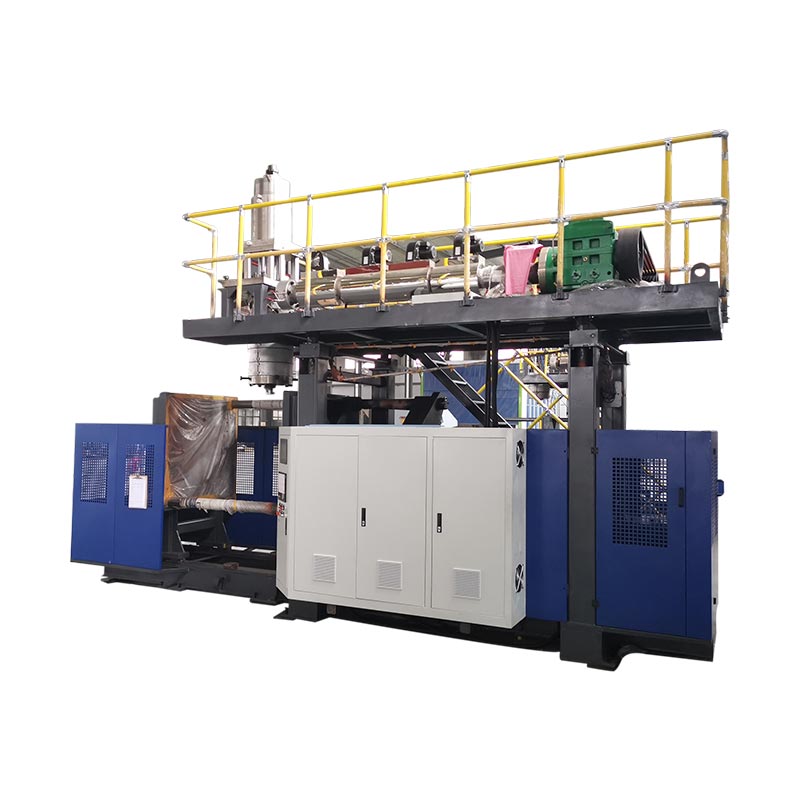

Akumulatoru (uzglabāšanas galviņu) mašīnas
Akumulatoru iekārtas savāc pilnu kausējuma lādiņu uzglabāšanas cilindrā un pēc tam izšauj to vienā ātrā šāvienā. Šis ātrums veido lielu parisonu, pirms gravitācija izstiepjas un to atšķaida. Lielām daļām nav cita maršruta.

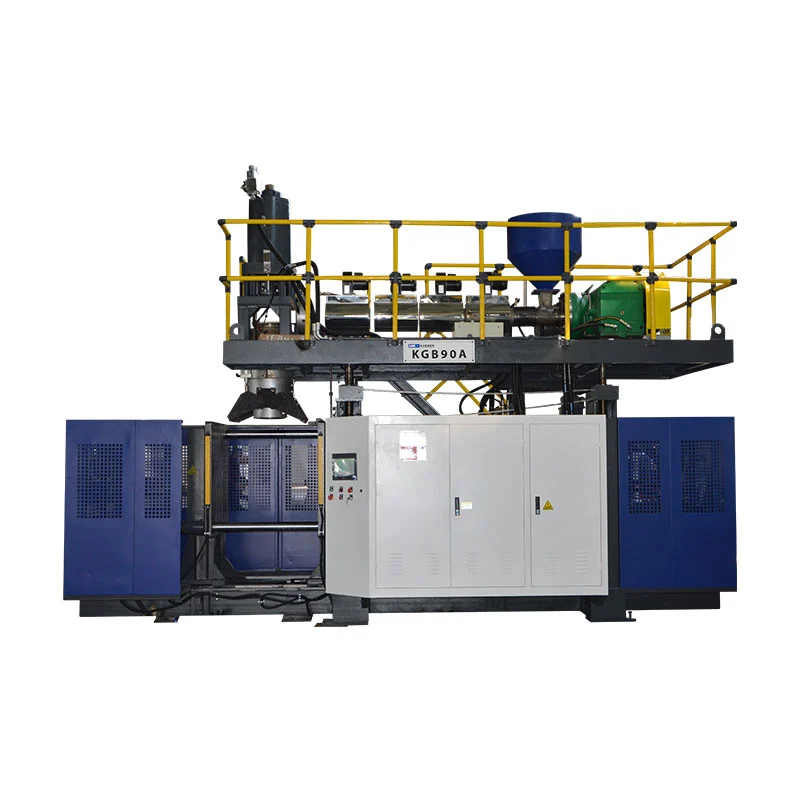

Reālie skaitļi parāda mērogu. MūsuKGB80Aizgatavo 30 L mucas ar 215 kN spailēm un 5 L akumulatoru. Trīs cilindruKGS1000L-IBCizgatavo 1000 L IBC tvertnes ar 1000 kN spailēm un dubultām 100 mm skrūvēm. Theakumulatoru diapazonsizceļas ar 2000 L konteineriem un 1800 kN.
Iesmidzināšanas izpūšanas formēšana (IBM)
Iesmidzināšanas pūšanas formēšanas mašīna vienā mašīnā darbojas divos posmos. Pirmkārt, tas iesmidzina cietu sagatavi ar gatavu kaklu. Tad tas pārnes karsto sagatavi uz pūšanas staciju un piepūš korpusu.
Atmaksa ir precizitāte. Kakls ir iesmidzināts, tāpēc vītnes un blīvējuma virsmas sasniedz precīzus izmērus katrā šāvienā. IBM arī neražo nekādus lūžņus, jo nekas netiek apgriezts.
Kompromiss ir izmērs. IBM ir piemērota maziem konteineriem, parasti zem viena litra - tablešu pudelēm, kosmētikas burciņām, pilinātāju pudelēm. EBM pārņem visu, kam ir rokturis vai reāls skaļums. Kinggle koncentrējas uz EBM; ja jūsu produkts ir 100 ml farmaceitiskā pudele, IBM speciālists jūs apkalpos labāk, un mēs to arī teiksim.
Iesmidzināšanas stiepes izpūšanas formēšana (ISBM)
Injekcijas stiepes pūšanas formēšanas mašīna padara caurspīdīgas PET pudeles, no kurām jūs dzerat. Tas uzsilda PET sagatavi, izstiepj to gareniski ar stieni un vienlaikus izpūš uz āru. Šī divvirzienu stiepšanās izlīdzina polimēru ķēdes.
Izlīdzināšana ir maģija. Tas piešķir PET stiklam līdzīgu dzidrumu, izturību un vieglo svaru — sodas pudele iztur zem spiediena karbonizāciju ar dažiem desmitiem gramu.
ISBM darbojas divos iestatījumos. Vienpakāpes mašīnas veido un izpūš sagatavi vienā mašīnā, kas ir piemērota mazākām sērijām un pielāgotām formām. Divpakāpju līnijas atsevišķi iepērk vai veido sagataves un lielā ātrumā izpūš tās — standarts masu dzērienu ražošanā. PET dzērienu darbs dzīvo šeit, nevis EBM.
Kāda veida mašīna ražo jūsu produktu?
Lasītāji ierodas ar produktu, nevis procesu. Tāpēc apgrieziet galdu. Kreisajā pusē atrodiet savu produktu un labajā pusē lasiet ierīces veidu.
| Jūsu produkts | Mašīnas tips | Kāpēc |
|---|---|---|
| PET ūdens / sodas pudele | ISBM | Stretch nodrošina PET skaidrību un izturību |
| Tablešu pudele, kosmētikas burciņa | IBM | Precīzi kakliņi, bez apdares lūžņiem |
| Mazgāšanas līdzekļa/šampūna pudele | EBM — nepārtraukts | Ātri cikli, rokturi, krāsas, skata svītras |
| Džerija skārdene (1–15 l) | EBM — nepārtraukts | Iebūvēti rokturi, liela jauda |
| Ķīmiskā tvertne (30–250 l) | EBM — akumulators | Smagajam parisonam ir nepieciešams saglabāts kadrs |
| IBC tvertne (1000L) | EBM — akumulators, 3 cilindru | Vienīgais ceļš uz tik lielu baznīcu |
| Automobiļu degvielas tvertne | EBM — akumulators, daudzslāņu | Sešu slāņu sienas bloki degvielas tvaikus |
| Ūdens tvertne, kajaks, ceļa barjera | EBM — akumulators | Skatiet mūsutrieciens pret rotācijas formēšanusalīdzinājums |
Vēl viena dakša atrodas pirms šī visa. Ja jūsu daļa varētu būt cieta, nevis doba, izlasiet mūsuizpūšanas formēšana pret iesmidzināšanuceļvedis vispirms.
Pirkšanas apsvērumi pēc veida
Mašīnas veids nosaka jūsu ieguldījuma formu, ne tikai procesu. Iepirkumu vadītājiem ir jāizsver četri faktori, pirms pieprasa citātu no jebkura pūšanas formēšanas iekārtu ražotāja.
Cenu struktūra.EBM ietvaros cenu skalas ar konteinera izmēru, iespīlēšanas spēku, staciju skaitu un slāņu skaitu. Pudeļu mašīna un IBC līnija atšķiras ar lielumu. Neviens godīgs piegādātājs nenosaka cenu pirms jūsu daļas apskatīšanas — izmaksas ir atkarīgas no iekārtas modeļa un ražošanas prasībām.
Enerģijas patēriņš.Enerģijas svari ar mašīnas izmēru. Mūsu katalogā ir uzskaitīti reālie vidējie rādītāji: 12–18 kW uz 2 l iekārtu, 27–37 kW uz 30 l KGB80A, 110–150 kW uz IBC līnijas. Jautājiet katram piegādātājam vienu un to pašu skaitli, pēc tam salīdziniet enerģiju uz gatavo daļu, nevis stundā.
Izpildes laiks un pēcpārdošana.Lielu pasūtījuma iekārtu izgatavošana prasa ilgāku laiku nekā standarta pudeļu automāti. Jautājiet, kas uzstāda iekārtu, kas apmāca jūsu operatorus un cik ātri rezerves daļas tiek piegādātas uz jūsu valsti. Mašīna bez atbalsta ir nākotnes problēma ar datu plāksnīti.
Piegādātāja dziļums.Jautājiet, cik inženieru ražotājs nodarbina un kuri komponentu zīmoli atrodas mašīnā. Kinggle veido ar Mitsubishi PLC, MOOG servo vadību un OMRON un Schneider elektroierīcēm, un tos uzskaita atklāti. Piegādātājam, kurš slēpj komponentu lapu, ir iemesls.
Trīs kļūdas, ko pieļauj pircēji pirmo reizi
Veida izvēle pēc cenas, nevis preces.Lētāka nepareiza tipa mašīna nerada nekādas pārdodamas detaļas. Vispirms bloķējiet veidu. Vienojieties par cenu otrajā vietā.
EBM apakštipa ignorēšana."Ekstrūzijas mašīna" nav specifikācija. Nepārtraukta iekārta nevar izveidot 60 l mucu, un liela izmēra akumulators izšķiež enerģiju pudelēm. Mūsupiecu soļu atlases rokasgrāmatastaigā izmēru matemātiku.
Izlaižot sarunu par defektiem.Katrs veids neizdodas savā veidā, un mašīnas specifikācija nosaka, cik bieži. Nepietiekama izmēra iespīlēšana nodrošina zibspuldzi katrā kadrā. Pirms parakstīšanas izlasiet mūsu defektu problēmu novēršanas rokasgrāmatu un jautājiet savam piegādātājam, kā iekārta novērš katru kļūdu.
Bieži uzdotie jautājumi
Kādi ir galvenie pūšanas formēšanas mašīnu veidi?
Trīs galvenie pūšanas formēšanas mašīnu veidi ir ekstrūzijas izpūšanas formēšana (EBM), iesmidzināšanas pūšanas formēšana (IBM) un iesmidzināšanas izpūšanas formēšana (ISBM). EBM aptver visplašāko produktu klāstu un sadalās nepārtrauktās iekārtās maziem konteineriem un akumulatoru iekārtās lielām detaļām, piemēram, mucām un IBC tvertnēm. IBM ražo mazas pudeles ar precīziem kakliņiem. ISBM ražo caurspīdīgas PET pudeles.
Kāda ir atšķirība starp ekstrūzijas un iesmidzināšanas pūšanas formēšanu?
Ekstrūzijas izpūšanas formēšana veido dobu cauruli no izkausētas plastmasas, pēc tam to uzpūš veidnes iekšpusē. Iesmidzināšanas pūšanas formēšana vispirms iesmidzina cietu sagatavi ar gatavu kaklu, pēc tam sagatavi izpūš galīgajā formā. EBM apstrādā visplašāko izmēru diapazonu, sākot no pudelēm līdz 2000 litru tvertnēm. IBM ir piemērota mazām pudelēm, kurām nepieciešami precīzi kakliņa izmēri, piemēram, farmaceitiskajiem konteineriem.
Kurš pūšanas formēšanas mašīnu tips ir vislabākais lieliem konteineriem, piemēram, mucām un IBC tvertnēm?
Akumulatoru (uzglabāšanas galviņu) ekstrūzijas pūšanas formēšanas mašīnas izgatavo lielus konteinerus. Akumulators uzglabā pilnu kausējuma lādiņu, pēc tam to ātri izdedzina — pirms smagais lādiņš izstiepjas un kļūst plānāks zem sava svara. Kinggle akumulatoru klāsts ir no 20 litru iekārtām līdz trīs cilindru sistēmām 1000 litru IBC tvertnēm un 2000 litru konteineriem.
Kāda veida pūšanas formēšanas mašīna ražo PET ūdens pudeles?
Injekcijas stiepes izpūšanas formēšanas (ISBM) mašīnas veido caurspīdīgas PET ūdens un dzērienu pudeles. Process izstiepj uzkarsētu sagatavi gareniski, vienlaikus pūšot to, kas izlīdzina polimēru un piešķir PET skaidrību un izturību. Liela apjoma dzērienu ražošanā dominē divpakāpju ISBM, kur sagataves tiek formētas atsevišķi un vēlāk izpūstas.
Cik maksā pūšanas formēšanas mašīna?
Izmaksas ir atkarīgas no mašīnas veida un specifikācijas. Ekstrūzijas pūšanas formēšanas ietvaros cenu skalas ar konteinera izmēru, iespīlēšanas spēku, staciju skaitu, slāņu skaitu un automatizāciju ap mašīnu. Neliela pudeļu mašīna un 1000 litru IBC līnija atšķiras par lielumu. Ātrākais ceļš uz reālu skaitli ir norādīts citāts, pamatojoties uz jūsu daļas tilpumu, materiālu, sienas biezumu un mērķa izlaidi.
Vai zināt savu produktu, vai neesat pārliecināts par mašīnu?
Ja novērtējat pūšamo formēšanas mašīnu savai ražošanas līnijai, mūsu inženieru komanda var palīdzēt jums apstiprināt pareizo veidu un konfigurāciju, pamatojoties uz jūsu produkta izmēru, materiālu un ražošanas mērķiem. Nosūtiet detaļas detaļas, un mēs atbildēsim ar konkrētu ieteikumu, tostarp godīgu nosūtīšanu, ja jūsu produkts pieder iekārtai, kuru mēs neizgatavojam. Ekstrūzijas pūšamo formēšanas mašīnu celtniecība kopš 2002. gada, un komandā strādā 15 inženieri.
Jautājiet, kura mašīna ir piemērota jūsu izstrādājumam →Trīs veidi, viens noteikums: produkts izvēlas mašīnu. PET pudeles nonāk ISBM. Precīzi mazie kakliņi nonāk IBM. Viss pārējais — no šampūnu pudelēm līdz 2000 litru tvertnēm — pieder ekstrūzijas izpūšanas formēšanai, sadalīta starpnepārtrauktsunakumulatorsmašīnas. Atrodiet savu produktu uzmeklēšanas tabulā, pēc tam izmēriet iekārtu aratlases rokasgrāmata.
